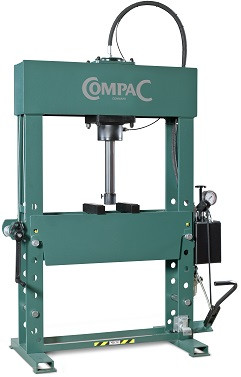

Пресс гидравлический Compac40т (ножной привод) FP 40 / 921162-2

Пресс гидравлический 40Т (ножной привод) Compac FP 40

Конструктивные особенности:

• Быстрое и безопасное перемещение стола пресса по высоте с использованием тормоза.
• С перемещаемым цилиндром вправо-влево
• Поверхность гидроцилиндра хромированная
• Горизонтальное перемещение цилиндра
• Имеется клапан-ограничитель нагрузки
• Автоматическое возвращение рукоятки в исходное положение
• На модели установлен манометр
• Две V-образных подставки
• Ножной пневмопривод насоса
• Имеется педаль для пневматического привода штока (быстрое возвращение).

Технические характеристики:

• усилие 40 т
• шаг хода цилиндра 6,0/1,0 мм
• сверхдлинный рабочий ход цилиндра 300 мм
• диаметр рабочей части штока цилиндра 70 мм
• максимальная высота от рабочего стола до штока цилиндра 750 мм
• ширина/глубина рабочего стола 840/200 мм.

Габариты:

• высота 1990 мм
• ширина 1350 мм
• глубина 630 мм
• вес 370 кг

В комплекте:

• Лебёдка подъема рабочего стола
• два V-образных опорных блока.

Работа с прессом:

Поднимите стол несколько выше требуемой рабочей высоты, вставьте штифты и убедитесь в их правильном положении. Установите рихтовочные блоки, после чего пресс готов к использованию. Следует помнить! В диапазоне от 55 % макс. давления и выше, деталь всегда должна удерживаться обоими рихтовочными блоками. Включите пневматическое быстрое приближение нажатием на маленькую педаль, находящуюся внизу на правой стороне рамы над самым основанием пресса. При нажатии на маленькую педаль / клапан, поршень идет вниз. Полная мощность развивается путем подкачки ножной педалью. Отведите поршень назад путем включения пневматики возврата. ЗАПРЕЩАЕТСЯ использовать пресс с превышением указанного макс. давления и указанной макс. длины хода, так как это может привести к повреждению уплотнений в цилиндре. ЗАПРЕЩАЕТСЯ подкачивать или включать пневмогидравлический насос, если была достигнута полная длина рабочего хода пресса.
